캐드배우기_도면그리기_ARRAY

오늘은 오토캐드배우기 태극기 그리기를 배워로게요 ㅎㅎ
먼저 오토캐드를 실행해 주세용

오늘을 오토캐드에선 ARRAY 어레이를 배워볼게요
위의 그림으로 배우도록 합니다.

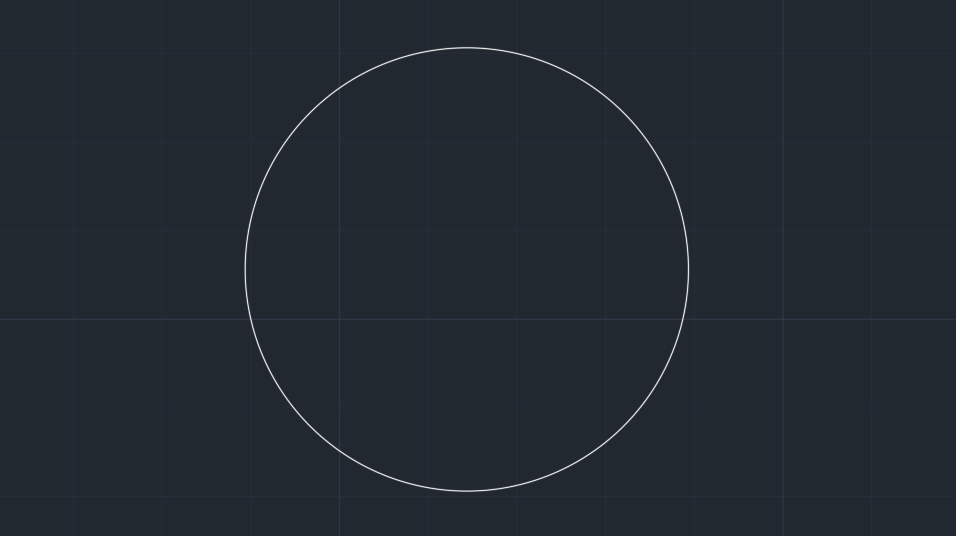

먼저 반지름25 지름이50인 원을 그립니다.
원의 단축명령어는 CIRCLE입니다.
명령창에 CIRCLE의 단축명령어인 C를 입력하고 엔터치고
중심점을 클릭합니다.
그리고 반지름값25입력하고 엔터를 칩니다.
만약에 지름으로 그리고 싶다면 C엔터 D엔터 그리고
지름값 50을 입력하면 됩니다

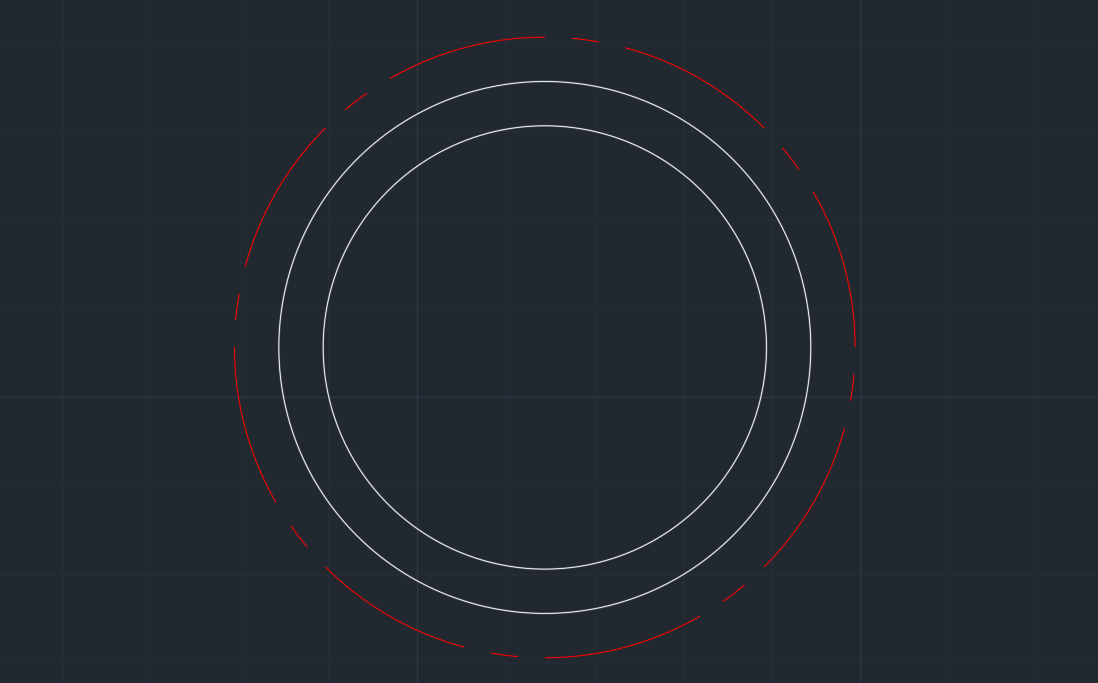

그리고 반지름 30인원을 그림과 같이 그립니다.
반지름 35인 원도 위의 설명처럼 그려줍니다.
그런다음 반지름 35인 원은 레이어에서 센터선으로 지정해 줍니다.
레이어는 다음시간에 배워볼게요 ㅎㅎ

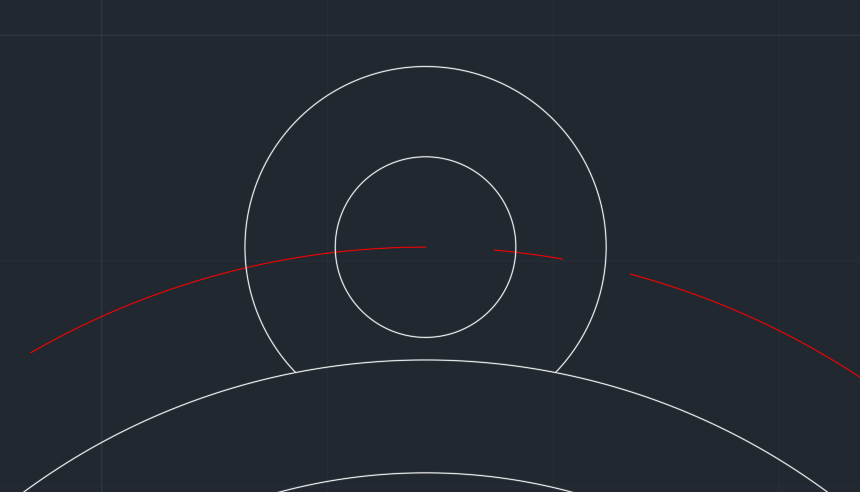

최고 큰원의 상단 사분점을 중심으로 반지름4 반지름8 원을 각각 그려줍니다.

그리고 선을 잘라주는 명령어인 TRIM이 있는데요
단축명령어는 TR입니다.
TR을 입력하고 엔터를 두번 친 후 필요없는 부분을 잘라줍니다

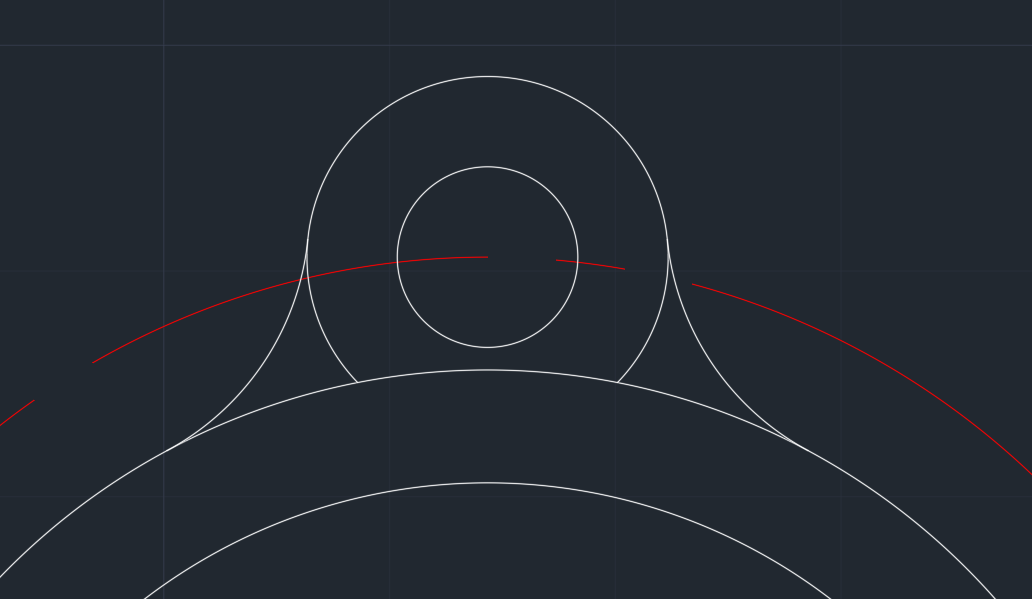

원의 명령어인 C엔터를 입력하고 TTR을 선택하거나 T를 입력 후 엔터를 칩니다
그리고 반지름8 원을 선택 후 반지름30 원을 선택합니다.
반지름 값은 12를 입력해줍니다.
좌우 같은 방법으로 TTR원을 그려줍니다.
그런 후 TR입력 엔터를 두번치고 필요없는 부분을 그림과 같이
TRIM합니다.

TRIM으로 한번더 반지름8 원의 필요없는 부분을 잘라줍니다.

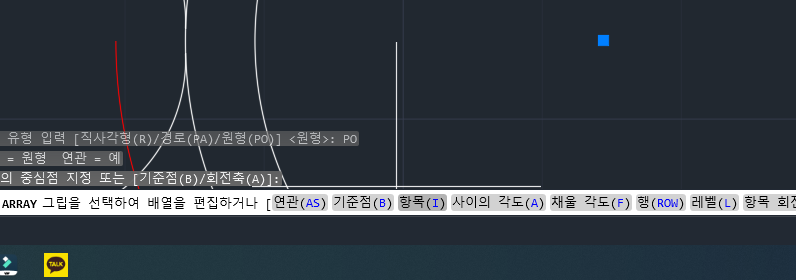

그리고 ARRAY의 단축 명령어인 AR을 입력 후 그림과 같이 선택하여 줍니다.

ARRAY할 객체를 선택 후 엔터릉 입력하고 배열 유형은 원형으로 합니다.
그리고 엔터를 입력

중심점을 큰원의 중심점을 선태해 줍니다.

그리고 항목을 클릭 3을 입력해줍니다.

3을 입력 후 엔터를 치면 그림과 같이 ARRAY가 완성되게 됩니다.
참 쉽지요 ㅎㅎ

그리고 그림과 같이 치수를 입력해주면 ARRAY 끝
